A l'heure où la TNT redistribue ses fréquences et où l'IPTV gagne du terrain, mes parents sont toujours obligés d'avoir recours à la TV satellite pour bénéficier d'un signal TV correct (certes, ils habitent dans une cuvette mais on ne peut pas vraiment dire qu'ils résident au bout du monde…). Ils ont dû acheter un Strong SRT 7402, un décodeur satellite numérique HD avec lecteur de carte TNTsat. Une carte payante, à renouveler tous les 4 ans qui leur permet de capter des chaînes qu'ils devraient normalement recevoir gratuitement (sans compter que, franchement, ça fait quand même bien ch… d'engraisser Bolloré) !

Après quelques années, le décodeur (qui déjà est infoutu de fonctionner sans carte, même pour visionner des chaines hors bouquet TNTsat telle que la ZDF, autre scandale…) a cessé d'afficher une image. Un voltmètre a permis de constater que le 12 V qu'il est normalement censé envoyer à la LNB (la tête de la parabole) était désormais à 0. Si lui on envoie un 12 V (en branchant un 2e décodeur satellite sur son entrée sat), retour de l'image.

On n'a pas du tout envie d'en racheter un neuf, cet appareil coûte cher ! La gamme a évolué en intégrant le Dolby, on trouve désormais le modèle SRT 7404 chez Darty ou chez Amazon, qui lui ressemble beaucoup, et le modèle SRT 7408 chez Amazon plus récent, qui a abandonné ses connecteurs RCA et sa sortie sat au passage. Notre modèle est introuvable d'occasion dans notre région (sans aucune garantie qu'il fonctionnera…). Et ce serait dommage de ne pas tenter de le réparer…

Démontage

Le démontage nécessite un tournevis cruciforme et une pince-clé (ou une clé plate).

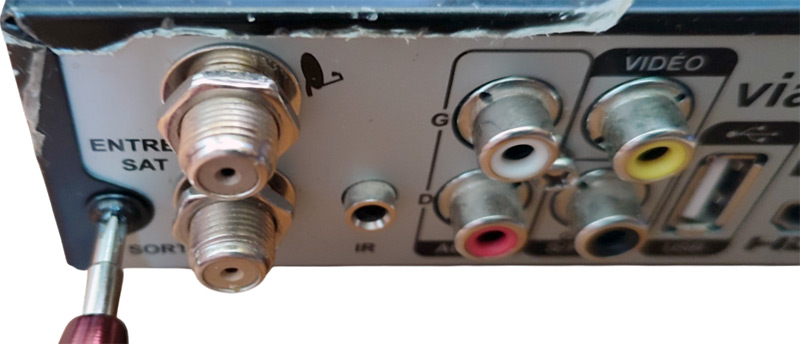

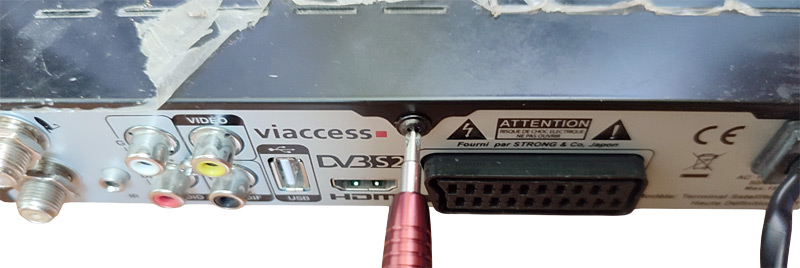

L'ouverture du boîtier (après avoir débranché l'appareil et attendu 24 heures que les condensateurs se déchargent) se fait en dévissant 3 vis noires cruciformes au dos, pour soulever le capot. Pensez à recueillir les vis dans un petit récipient ou un sachet afin de ne pas les égarer, elles sont plutôt petites et assez courtes.

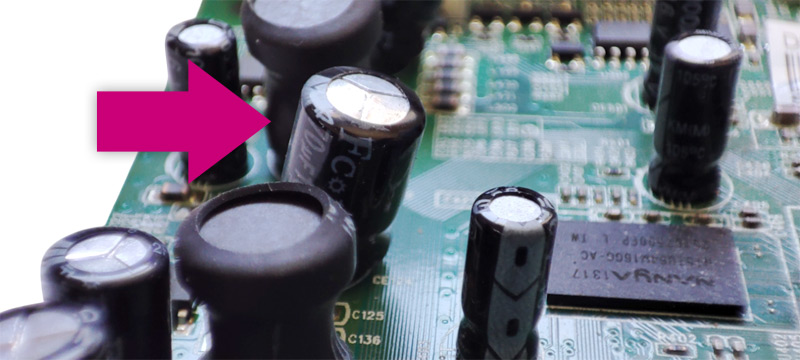

Et là, on peut apercevoir 2 cartes côte à côté. Inspection des condensateurs : sur la carte de couleur verte, l'un d'entre eux apparaît bombé. Serait-ce lui, notre fauteur de trouble ?

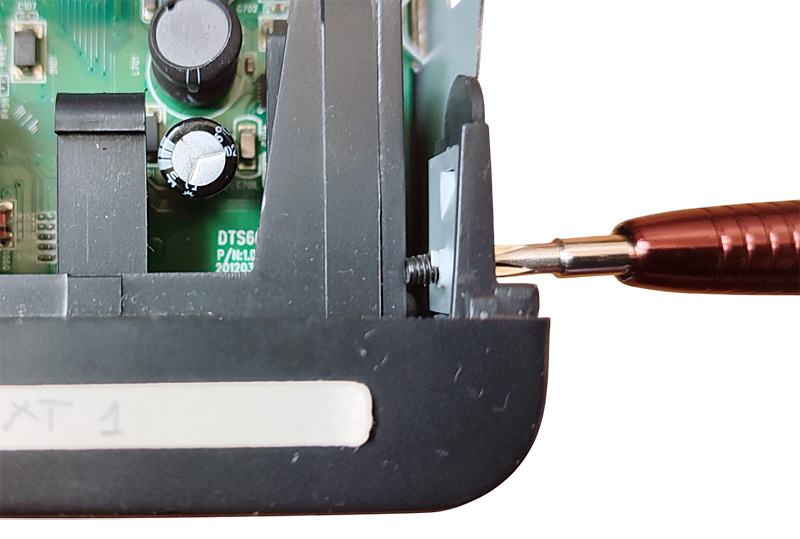

Puis on dévisse 2 autres vis latérales qui retiennent la façade avant

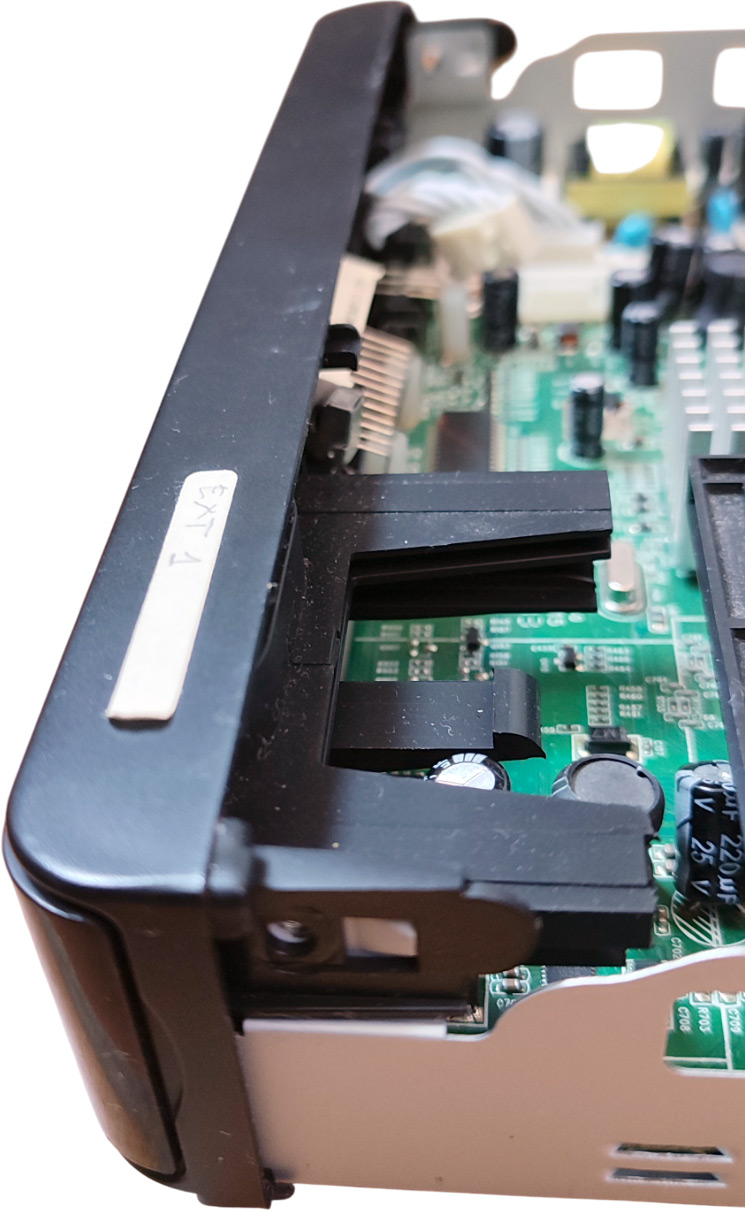

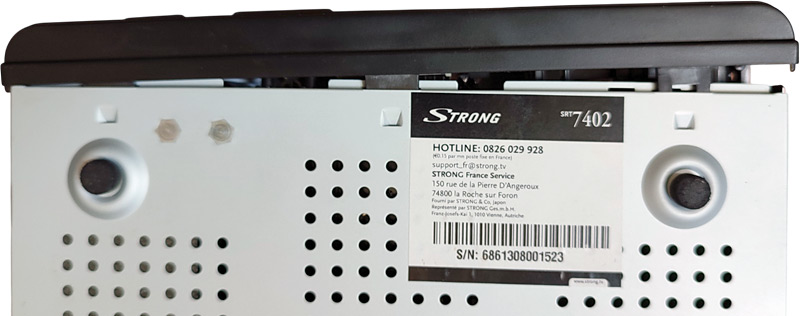

On peut alors déclipser la façade avant : une fois ses vis retirées, il suffit de l'extraire en tirant délicatement vers l'avant

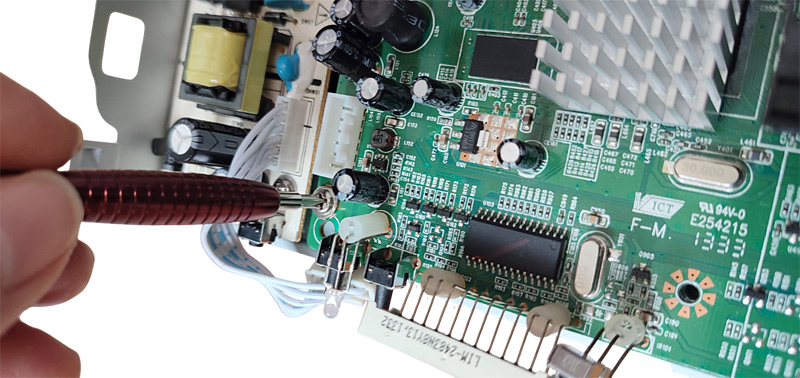

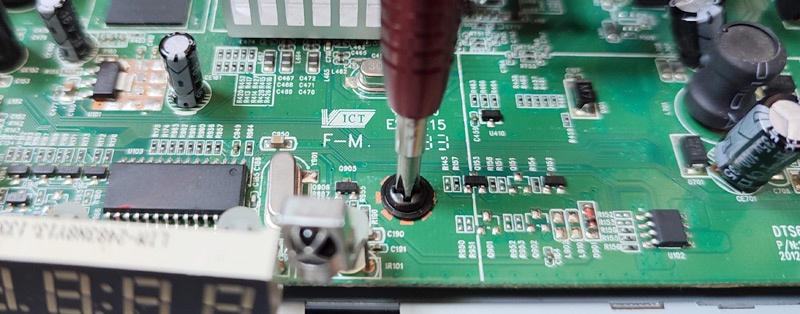

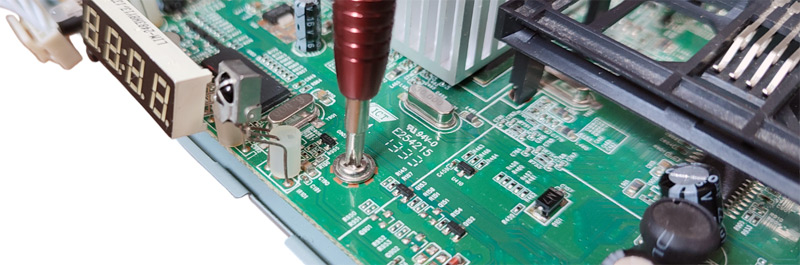

On dévissage ensuite la carte pour l'extraire du boitier (3 vis, leur emplacement est signalé par une sorte de marguerite de connecteurs dorés).

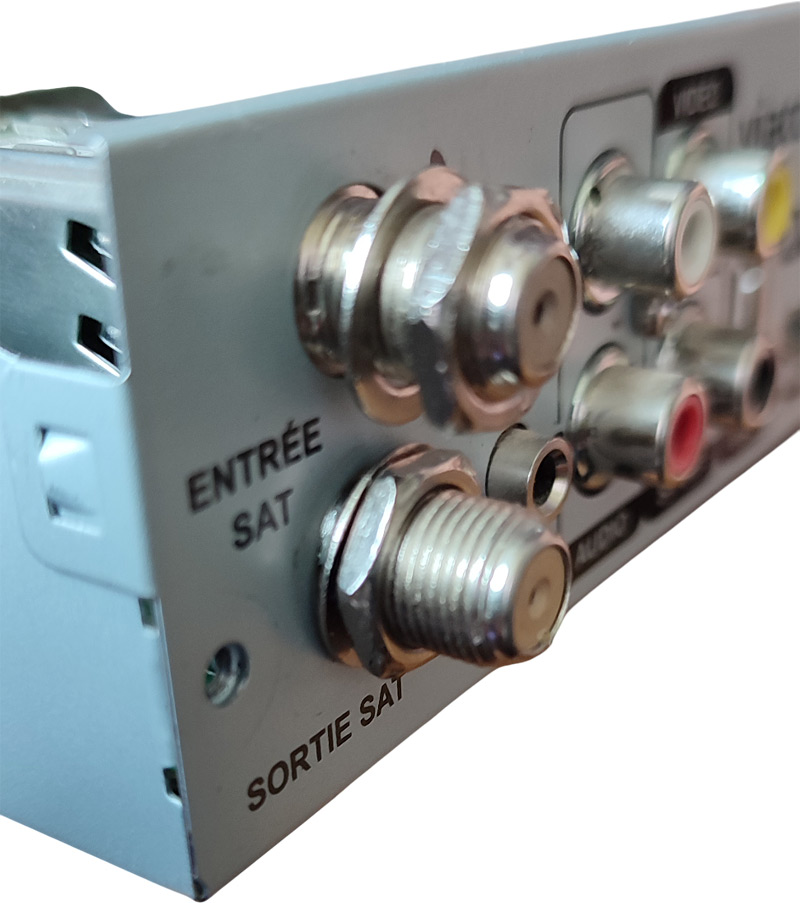

Retrait des écrous et rondelles des deux connecteurs satellite…

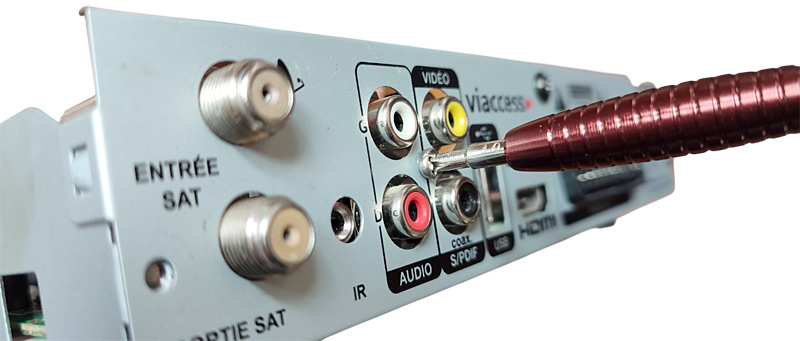

Dévissage d'une vis argentée à l'arrière au niveau des connecteurs composite.

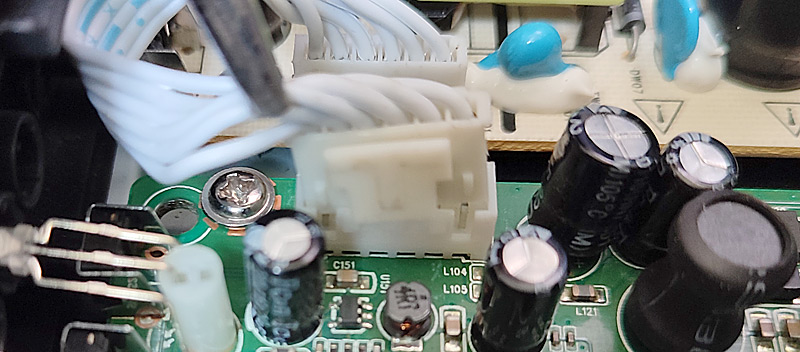

Débranchement de la nappe qui relie les 2 cartes

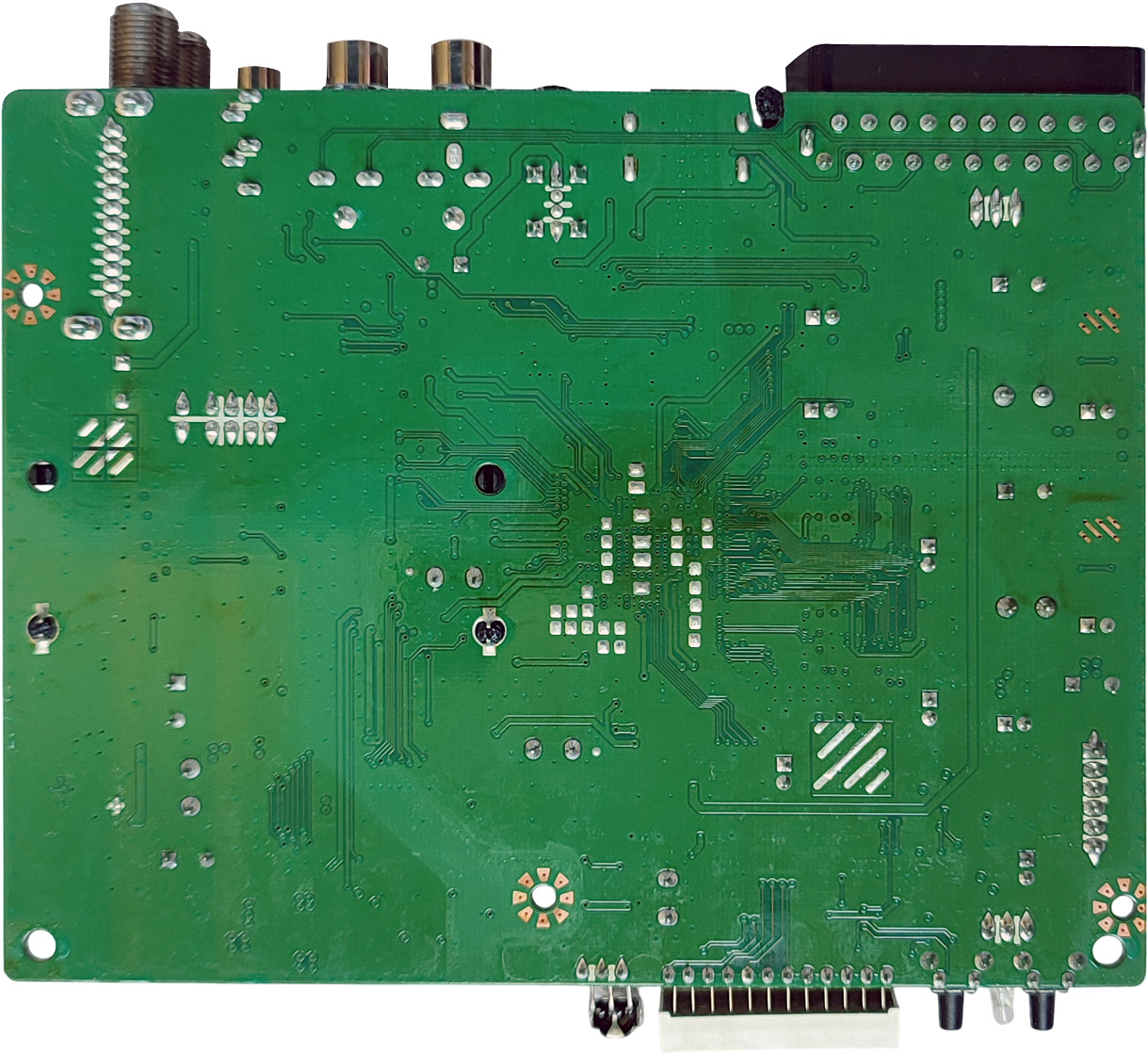

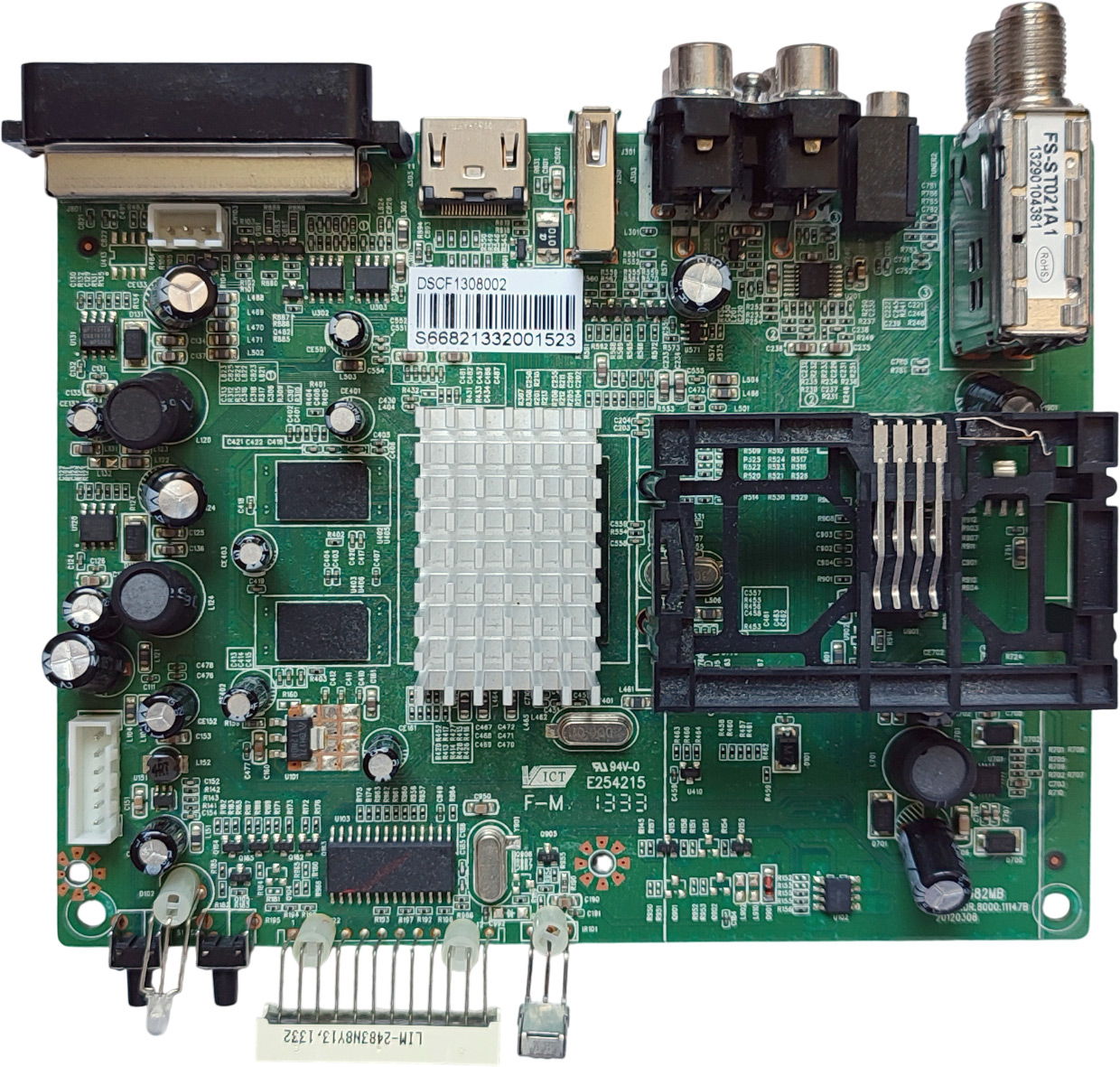

Et voilà, la carte est détachée

Changement du condensateur

On relève la capacité et le voltage du condensateur bombé (c'est un condensateur chimique radial de 470 µF, 16 V, 105°C). Direction notre magasin d'électronique favori. Son remplaçant coûte 15 centimes, ça se tente…

A priori, changer un condensateur quand on l'a déjà fait pour plusieurs écrans de PC, ça promet d'être plutôt simple. Mais en fait, pas du tout. Je ne sais pas comment ils ont soudé leur machin, mais la soudure fond très difficilement. On retire à grand-peine une première patte. La 2e se casse et un bout reste dans le trou ! On essaie alors avec un fer à souder plus puissant (35 W), mais impossible de virer le restant de soudure et ce petit bout de patte, Jamais vu ça… On s'inquiète un peu d'avoir cramé l'un des petits composants voisins à force de chauffer…

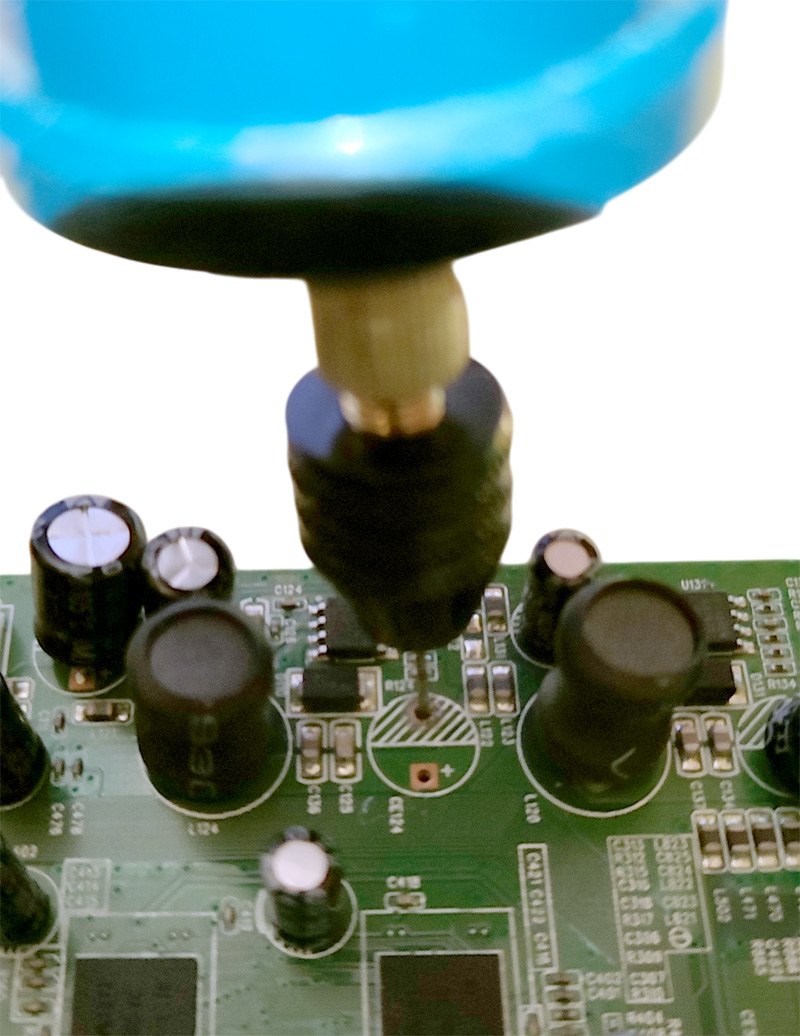

Au final, on a réussi en re-perçant le trou avec une mini-perceuse et un foret de 0,8 (oui, ça existe).

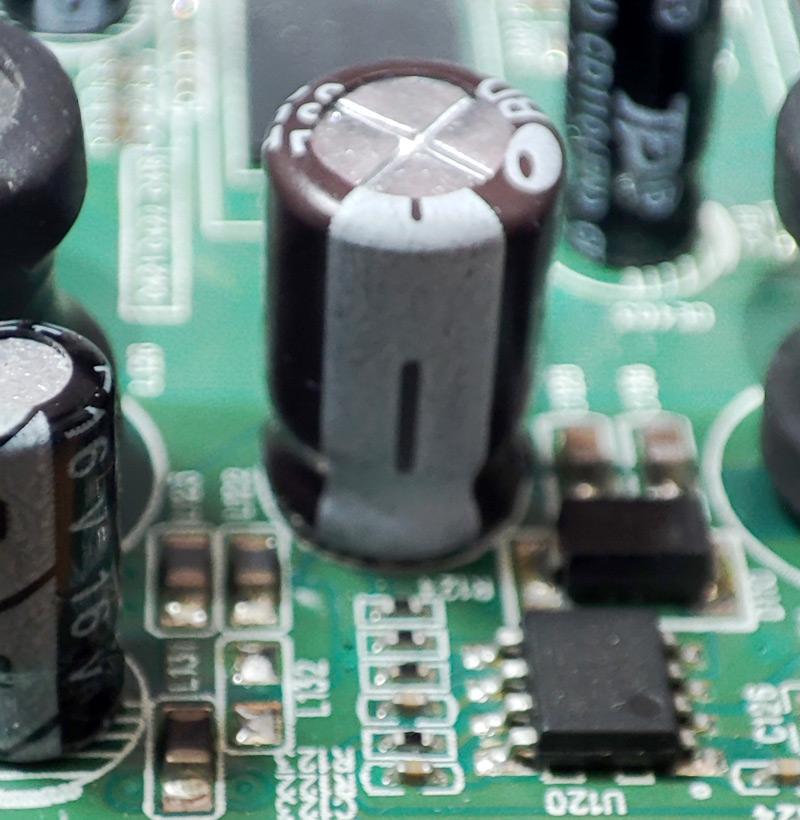

Ensuite, on soude le nouveau condensateur en respectant la polarité indiquée sur la carte (la bande grise, c'est le pôle négatif)

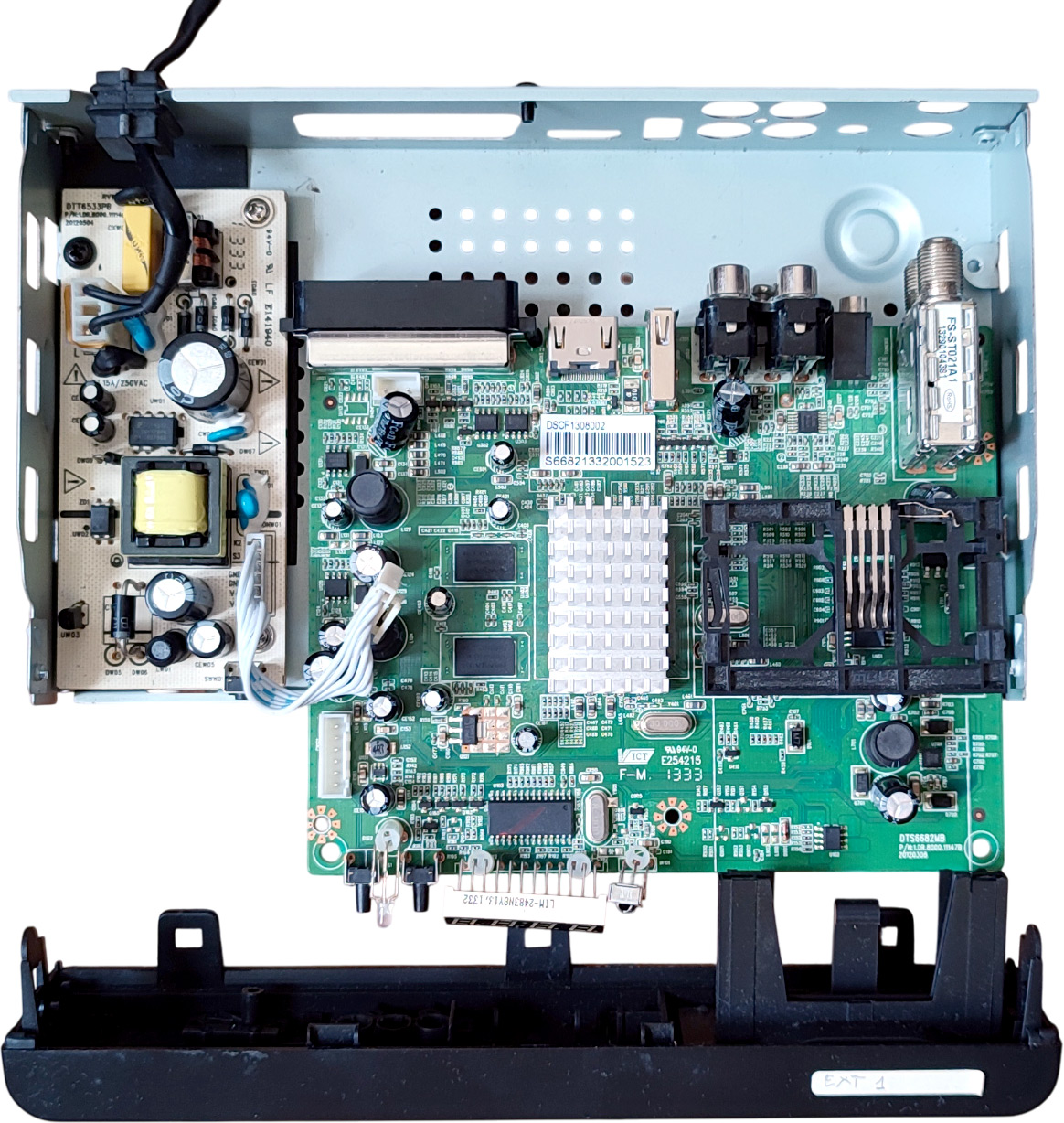

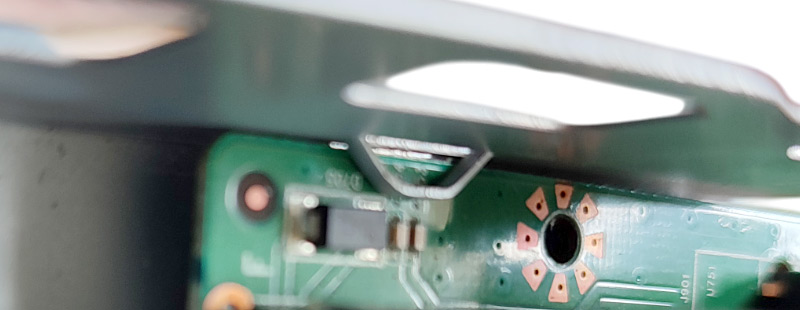

Au remontage, attention à bien glisser la carte dans l'espèce de petit rail en forme de pyramide tronquée, à droite en regardant le décodeur côté écran, et de ne pas oublier de rebrancher la nappe

On remonte ensuite toutes les vis, on revisse les écrous et rondelles des connecteurs satellite…

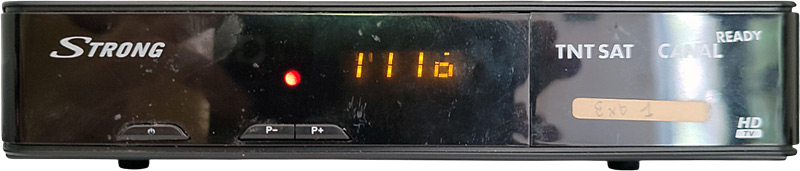

Test : après quelques incertitudes (on l'avait d'abord relié à un port HDMI de la TV un peu foireux), le décodeur boote et affiche une image. OK, son affichage en façade est un peu de traviole : il est retenu à la carte par des pattes fines et on a tellement tourné et retourné la carte dans tous les sens qu'on les a légèrement pliées, basculant l'affichage vers l'arrière.

Il aurait été dommage de ne pas effectuer cette réparation, probablement la moins coûteuse de celles que nous avons jamais réalisées, même si nous avons dû faire face à un petit imprévu. Réparer plutôt que jeter, c'est aussi faire un geste pour l'environnement !
